壓鑄模具熱處理時(shí)，可適當(dāng)提高回火問題提升效率

模具零件的回火是受擴(kuò)散控制的，組織轉(zhuǎn)變不僅取決于溫度，也取決于時(shí)間。

一般的熱處理師傅都是優(yōu)先保證溫度的穩(wěn)定性，哪怕時(shí)間長(zhǎng)點(diǎn)也能接受，畢竟保證質(zhì)量才是第一要?jiǎng)?wù)。但是并不是說時(shí)間就是不可縮短的，現(xiàn)在研究的數(shù)據(jù)表明，壓鑄模具熱處理所用的時(shí)間在一定條件下是可以縮短的

所有的回火轉(zhuǎn)變都可以在一定溫度范圍內(nèi)發(fā)生，在該范圍內(nèi)，較低溫度長(zhǎng)時(shí)間與較高溫度短時(shí)間發(fā)生的組織轉(zhuǎn)變可能有相同的效果。

無論是低溫、中溫、高溫回火，硬度的變化都是在極短時(shí)間內(nèi)完成的，時(shí)間越長(zhǎng)變化越緩慢，高溫快速回火正是根據(jù)這一現(xiàn)象提出的。

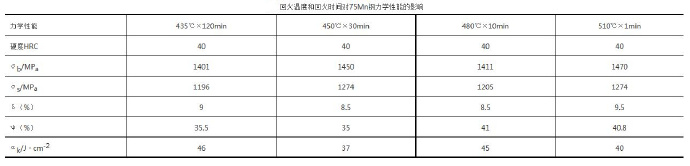

提高回火溫度，縮短保溫時(shí)間，不但可以得到相同的硬度，而且力學(xué)性能相差無幾。采用適當(dāng)提高回火溫度、縮短保溫時(shí)間 的快速回火方法，可以在保證產(chǎn)品質(zhì)量的前提下，達(dá)到可觀的節(jié)能效果。例如45鋼的軸，要求調(diào)質(zhì)硬度25～30HRC，將回火溫度度提高20℃，可使保溫時(shí)間減少約60%，其表面硬度和截面金相組織均與常規(guī)回火相同，但節(jié)電20%～25%。
